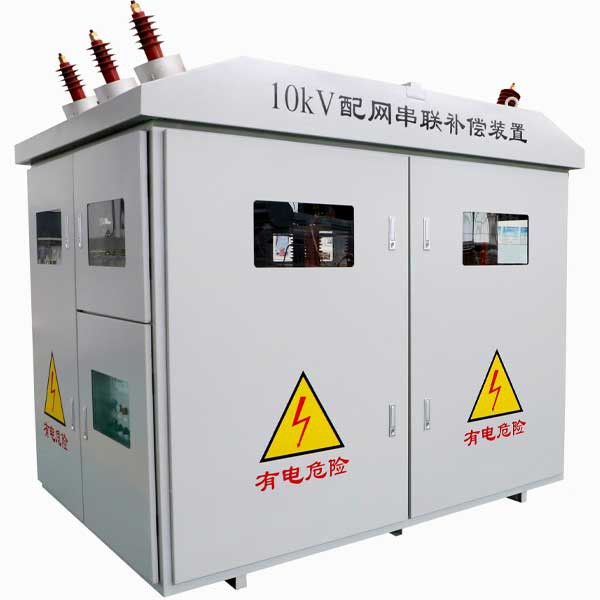

Przegląd produktu

Głównymi funkcjami urządzenia kompensacyjnego połączenia sieci 10KV jest poprawa rozkładu napięcia wzdłuż linii linii rozkładu mocy, zmniejszenie spadku napięcia, rozwiązanie problemu niskiego napięcia, poprawa współczynnika mocy i zmniejszenie lampy błyskowej napięcia. Ma charakterystykę regulacji „adaptacyjnej” obciążenia, szczególnie w odległych wioskach górskich, z dużym obciążeniem silnikiem elektrycznym, dużym obciążeniem końcowym i ciężkim obciążeniem sezonowym.

Jak to działa

Podczas działania linii w samej linii występuje pewna opór i opór elektryczny. Podczas procesu mocy transmitowania linia wygeneruje pewną redukcję napięcia i utratę mocy w linii, ponieważ występuje przepływ prądu. Gdy przesyłana moc jest większa, im większy prąd przepływa w drucie. Im większa strata generowana na drucie, tym większe napięcie spowodowane przez napięcie, a niższe napięcie na końcu będzie niskie.

product-903-362

product-723-116

W::For the voltage loss caused by the transmission of non -effective power, XL is the compensation line capacity, XC is the sensor of the line, the larger the XC, the smaller the line voltage, when the compensation XC>XL (to znaczy czas czasu), a następnie nie tylko napięcie linii nie zmniejszy się, ale im wyższa transmisja mocy bezsilnej, tym większy wzrost napięcia linii.

product-894-460

Urządzenie kompensacyjne kandydata składa się głównie z serii kondensatorów kompensacyjnych, komponentów rurki kryształowej, przełączników obejściowych, transformatorów napięcia próbkowania i transformatorów prądu oraz kontrolerów.
Gdy system musi być krótkotrwały w warunkach pojemności kompensacyjnej w operacji, napięcie na obu końcach kondensatora gwałtownie wzrośnie wraz ze wzrostem bieżącym. Rurka kryształowa jest rozładowywana. Prąd rozładowania jest ograniczony przez indukcyjność do dopuszczalnego zakresu, a następnie kontrolowany przez przełączanie i zamknięcie obejścia. Kontroler nadal sprawdza stan awarii linii. Po wyeliminowaniu awarii kontroler zostanie automatycznie uruchomiony przez określony czas. Podczas korzystania z charakterystyki rurki kryształowej w celu zmniejszenia kosztów sprzętu, objętość sprzętu jest skutecznie kontrolowana, co może osiągnąć wielopunktową kompensację w linii.

Główne parametry

Model urządzenia	SFSC -10 kv-t	Środowisko pracy	a) Zakres temperatur: -25 stopień stopnia do 45 stopni b) Wysokość wysokości: mniejsza lub równa 2000 m c) E względna wilgotność środowiska: mniejsza lub równa 90% d) Brak ciężkich wibracji mechanicznych, bez silnego elektrycznego lub silnego pola magnetycznego e) szkodę gazu i pary bez uszkodzenia izolacji i metali korozyjnych F BLEAKUSEEENental lub wybuchowy kurz
Napięcie znamionowe	10KV
Maksymalne napięcie pracy	12KV
Prąd oceniany	Skonfiguruj zgodnie z warunkami liniowymi
Pojemność oceniana	Skonfiguruj zgodnie z warunkami liniowymi
Częstotliwość oceniana	50 Hz	Pudełko na zewnątrz	Pudełko na zewnątrz
Waga urządzenia	2500 kg	Rozmiar urządzenia	2200 mm szerokości 1700 mm 2300 mm. (Rozmiar odniesienia)

Charakterystyka wydajności

● Regulacja „adaptacyjna” może być „adaptacyjna” zgodnie z obciążeniem linii. Unikaj problemu „osłabienia”, gdy równoległe urządzenie kompensacyjne wysyła „osłabienie” przy niskim napięciu.
● Podczas rządzącego niskim napięciem linii poprawia się współczynnik mocy linii, utrata linii jest zmniejszona, a moc przenoszenia linii jest poprawiona.
● Może skutecznie zmniejszyć lub nawet zrównoważyć błyski napięcia spowodowane obciążeniami emocjonalnymi, takimi jak silnik na linii w celu poprawy jakości napięcia.
● Automatycznie omijaj pojemniki elektryczne podczas uskoków. Usunta znika i jest automatycznie inwestowana po opóźnieniu. Jest stosowany w sytuacji nakładania się, lekkich obciążeń, rezonansu, nadmiernego prądu i nadmiernego ciśnienia oraz poprawia stopień automatyzacji i stabilności.
