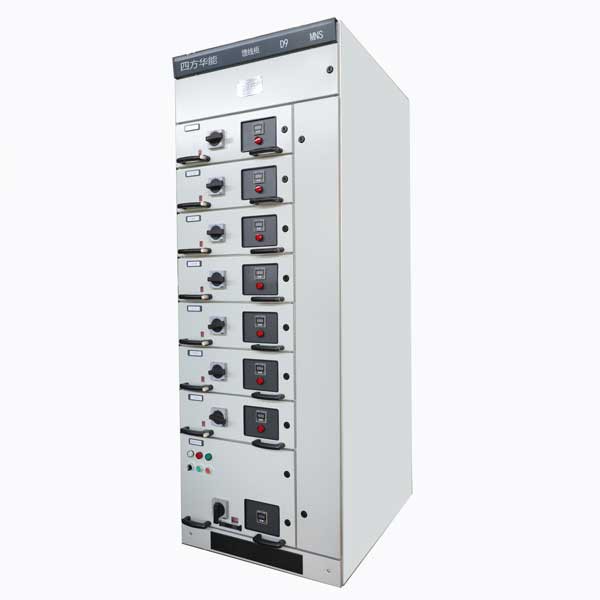

Przegląd produktu
- W oparciu o technologię wprowadzoną z ABB w Szwajcarii jest ulepszana przez Hengfengyou Electric i podzielony na standardowy typ i typ ekonomiczny
- Istnieją trzy rodzaje szafek: szafka środkowa dystrybucji zasilania (PC), szafka na środku sterowania silnikiem (MCC) i szafka automatyczna odszkodowańca
- Używany do zasilania, sprzężenia autobusowego, oświetlenia, kontroli silnika i kompensacji zasilania w systemach dystrybucji niskiego napięcia
- Znamiona częstotliwość prądu przemiennego 50Z/60 Hz, maksymalne napięcie robocze do 660 V, maksymalny prąd roboczy do 3150A
- stosowane głównie w różnych dziedzinach, takich jak podstacje, przedsiębiorstwa przemysłowe i górnicze, duże elektrownie, petrochemikalia, budynki wieżowców, infrastruktura itp.
- Poznaj wiele międzynarodowych standardów: IEC60439 BS5486 VDE0660, GB7251, NEMAIC 2-322, JB/T9661 itp.
Parametry produktu
| Nazwa | Parametry | |
| Napięcie znamionowe obwodu głównego (v) |
AC 380 (400), (660) |
|
| Napięcie znamionowe obwodu pomocniczego (v) |
AC 220 380 (400) |
|
|
DC 110 220 |
||
| Częstotliwość znamionowa (HZ) |
50(60) |
|
| Znamione napięcie izolacji (v) |
660(1000) |
|
| Prąd znamionowy (a) | Pozioma autobus |
Mniej niż 6300 |
| Pionowa szyna zbiorcza (MCC) |
1000 |
|
| Ocenione przez autobus krótkie prąd (KA/S) |
50, 80 |
|
| Oceniany przez autobus krótki szczyt prądowy (ka/0. 1S) |
105,176 |
|
| Napięcie testu częstotliwości zasilania (v/1min) | Obwód główny |
2500 |
| Obwód pomocniczy |
1760 |
|
| Autobus | Trójfazowy system czterokierunkowy |
A, B, C, Pen |
| Trójfazowy system pięciokierunkowy |
A, b, c pe n |
|
| Poziom ochrony |
IP30 IP40 |
|
| Zewnętrzne wymiary szafki (w*d*h) mm |
600~1000*800~1000*2200 |
|
Warunki użytkowania
- Wysokość nie może przekraczać 2000 m
- Temperatura powietrza otoczenia nie powinna być wyższa niż +40 stopnie i nie niższe niż -5 stopnie (średnia temperatura w ciągu 24 godzin nie powinna być wyższa niż +35 stopnie)
- wilgotność powietrza otoczenia nie może przekraczać 50%, a wyższą wilgotność względną jest dozwolona w niskiej temperaturze (np. 90% w stopniach +20), a wpływ kondensacji spowodowanej zmianami temperatury należy uznać za zmiany temperatury
- Nachylenie płaszczyzną pionową nie może przekraczać 5 stopni, a cały zestaw szafek powinien być stosunkowo płaski i spełniać standard (GBJ 232-2)
- Wymagane jest w miejscu bez silnych wibracji i uderzenia, w których elementy elektryczne nie będą skorodowane i nie ma przewodzącego pyłu
Instrukcje zamawiania
Klienci są zobowiązani do podania następujących informacji:
- Główny schemat obwodu, diagram układu pierwotnego i metoda sterowania obwodu pomocniczego
- Schemat układu sprzętu, schemat układu pomieszczenia dystrybucyjnego
- Marka i model głównych elementów elektrycznych sprzętu
- Metoda wlotu i wylotu. Gdy wymagane jest połączenie mostu szyjnego między sprzętem, należy dostarczyć dane takie jak odstępy magistrali i wysokość z podłoża.
- Inne specjalne wymagania można negocjować z naszą firmą
